詳細信息

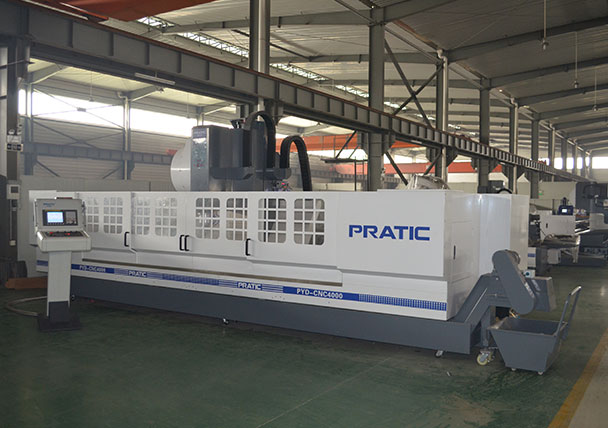

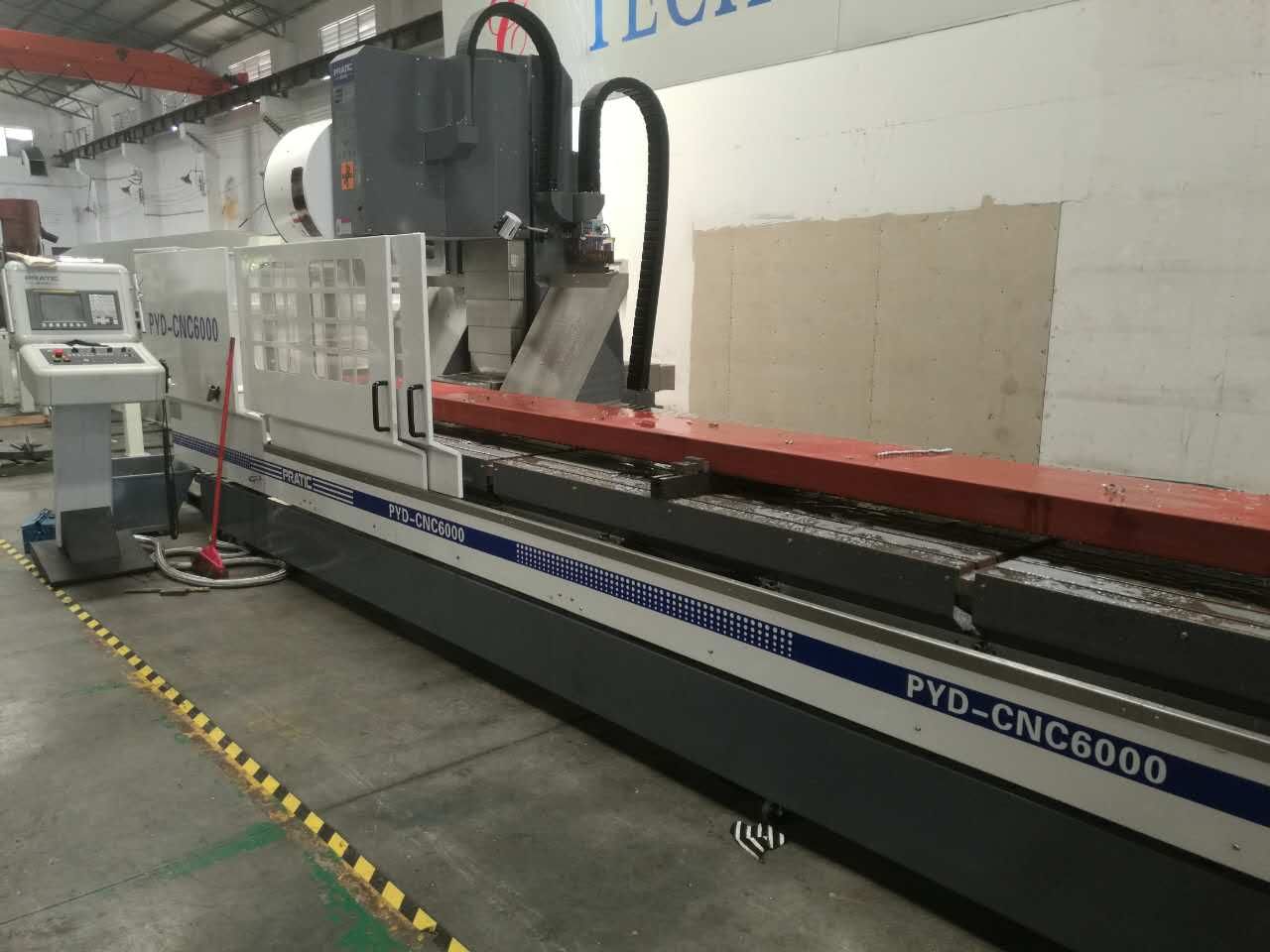

PYD型材復合加工中心產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.配備自動排屑機；

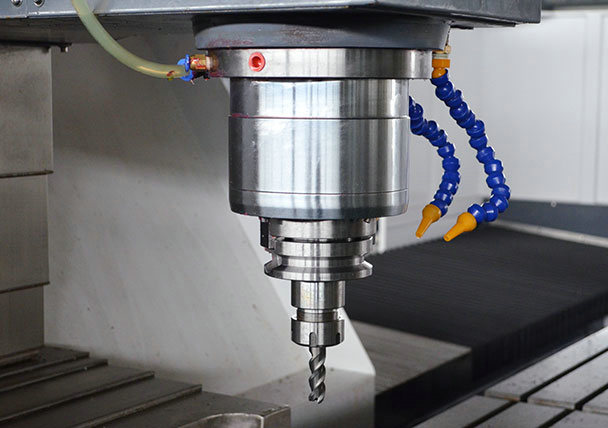

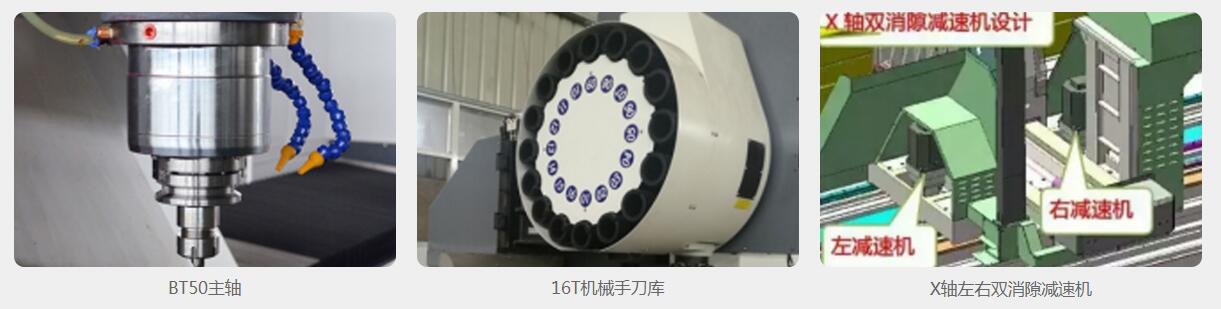

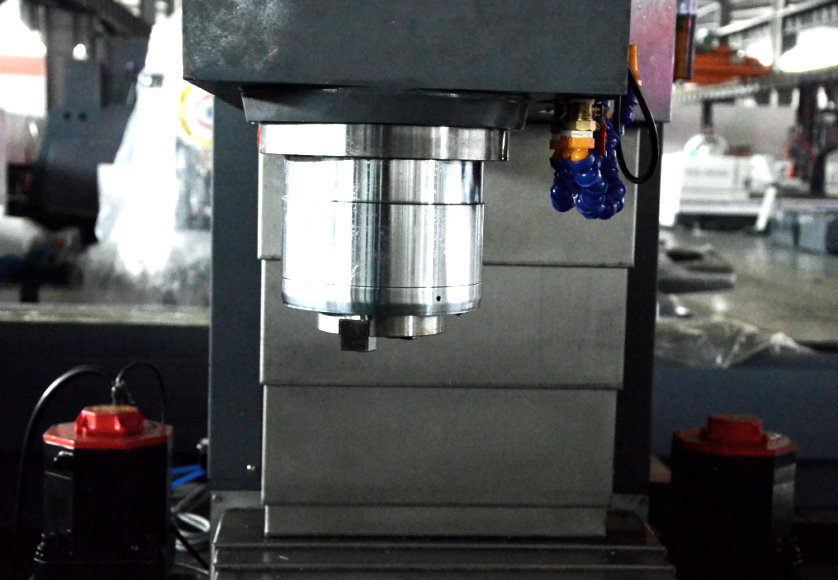

3.采用BT50主軸錐孔，主要用于加工鋼材、機械床身等；
4.采用硬性導軌式設計，精度高，穩定性強；
5.添加機器防護罩，保證了環境衛生；
6.采用刀臂式刀庫。

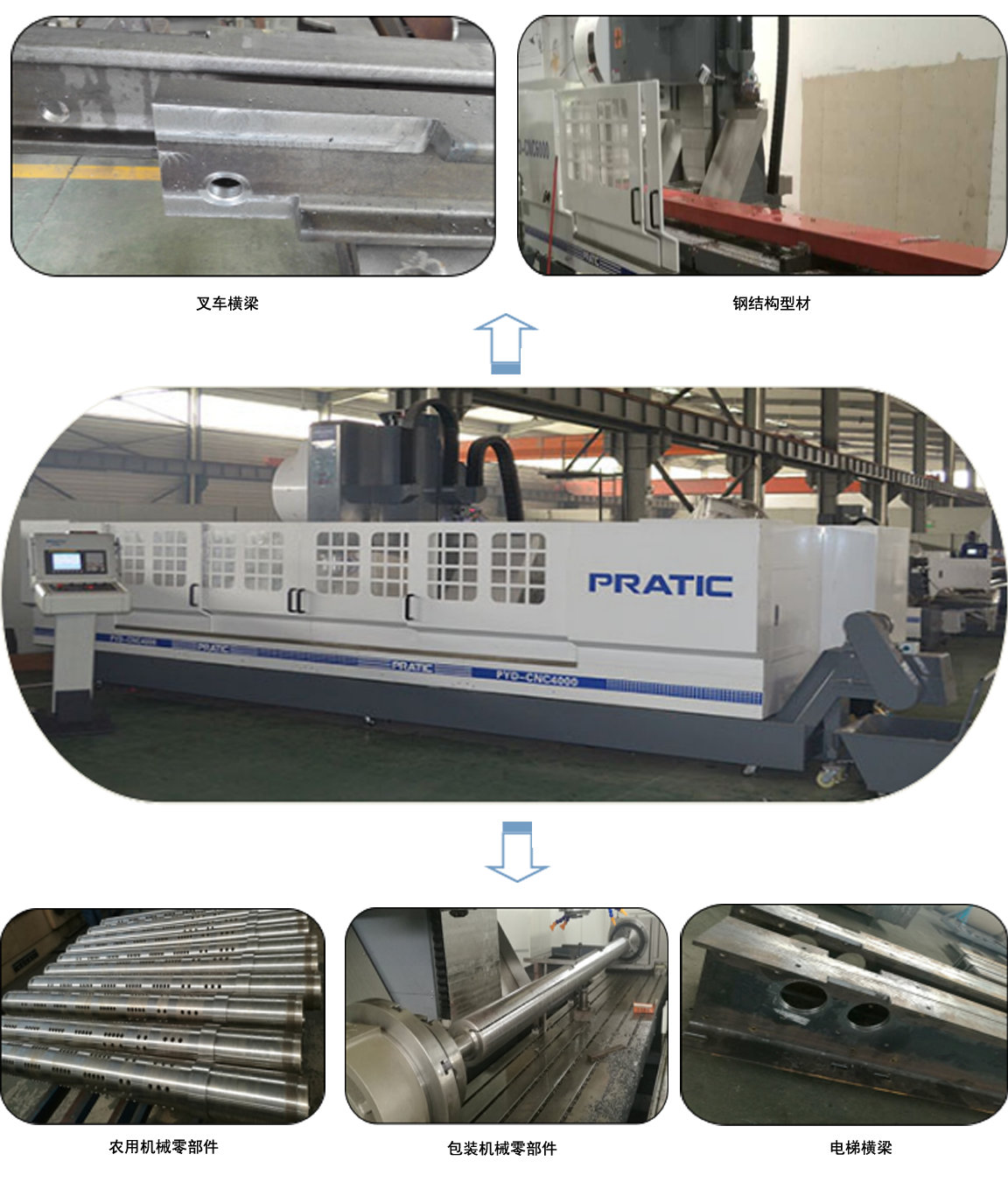

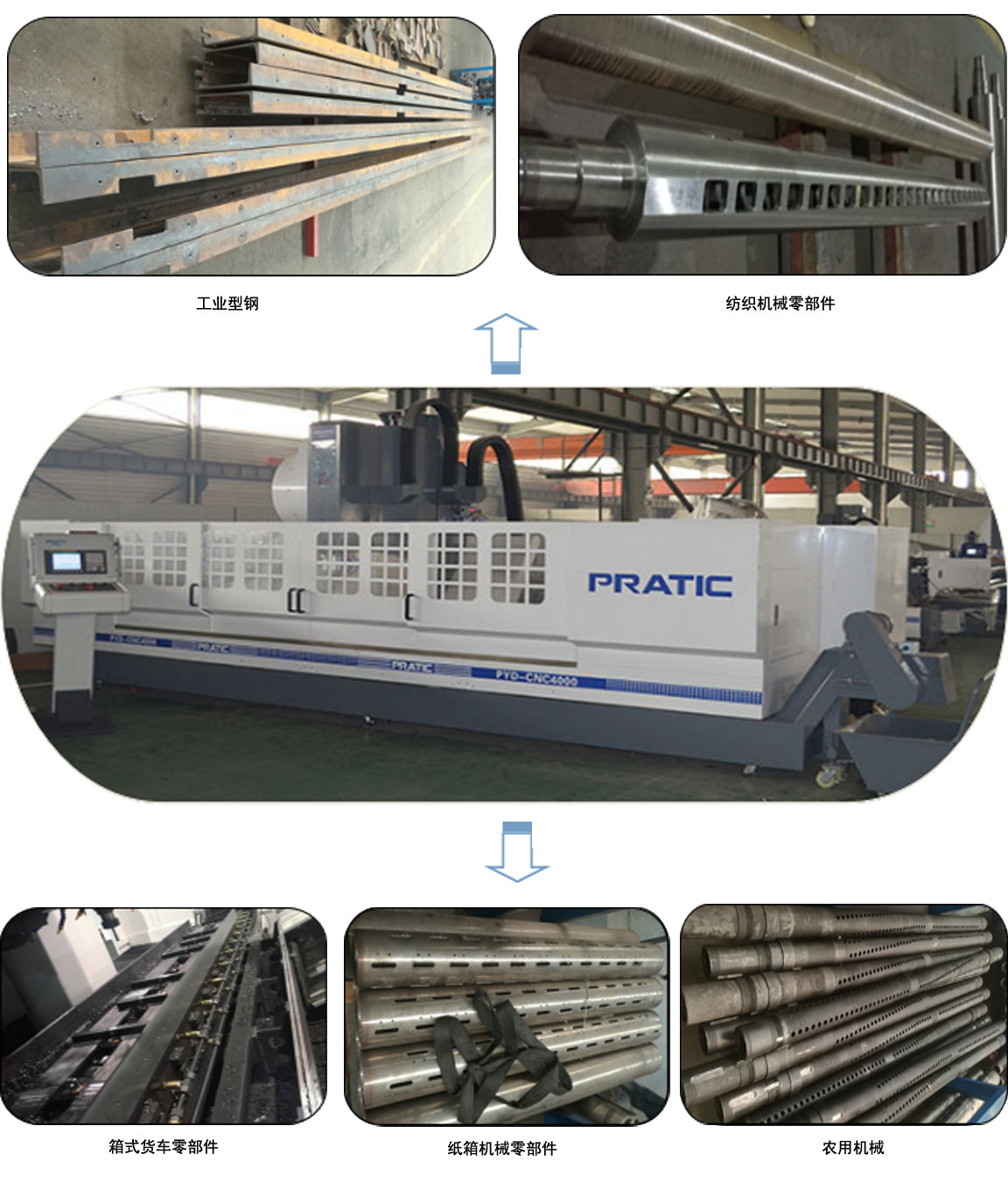

PYD型材復合加工中心應用：
PYD型材復合加工中心參數：
| 行程 | 單位 | 參數 |
| X 軸 | mm | 2500-12500 |
| Y 軸 | mm | 580 |
| Z 軸 | mm | 450 |
| 主軸 | ||
| 主軸轉速 | rpm | 8000 |
| 主軸錐孔 | / | BT50 |
| 刀庫 | ||
| 刀庫形式 | / | 圓盤式 |
| 拉釘形式 | 45° | 45° |
| 刀庫容量 | pcs | 24 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 20 |
| Z軸移動 | m/min | 20 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 7.5/11.5 |
| X驅動馬達 | kw | 3.0 |
| Y驅動馬達 | kw | 2.0 |
| Z驅動馬達 | kw | 3.0 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 油脂潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精度 | ||
| X軸定位精度 | mm | 0.05[全閉環0.01] |
| Y軸定位精度 | mm | 0.01 |
| Z軸定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | FANUC[MITSUBISH] |
| 高度 | mm | 2500 |
| 占地面積 | mm | 5500-15500X3000 |
| 重量 | kg | 12000-24000 |
