詳細信息
產品特點：

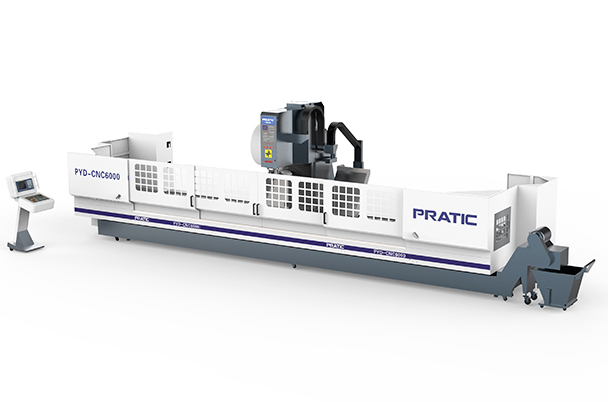

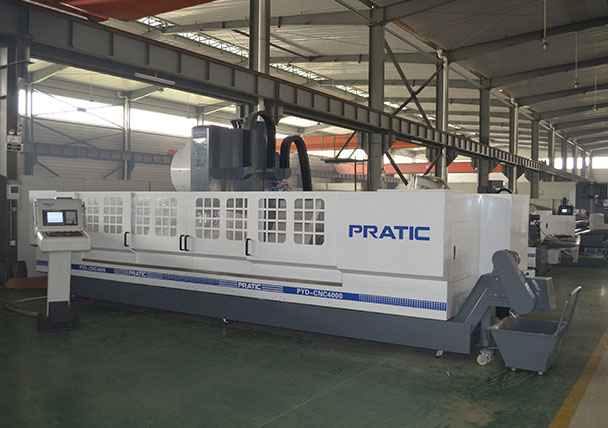

1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.配備自動排屑機；

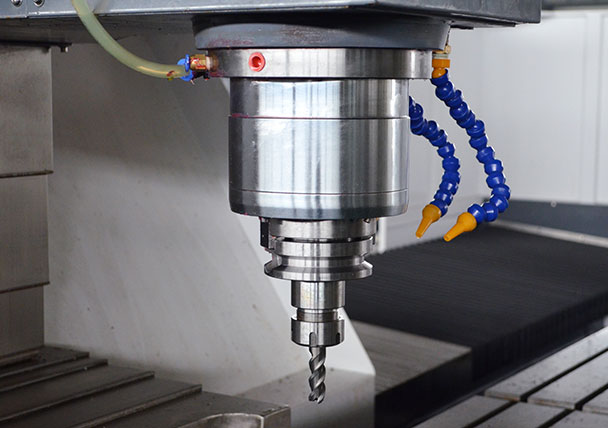

3.采用BT50主軸錐孔，主要用于加工鋼材、機械床身等；
4.采用滾珠導軌式設計，精度高，穩定性強，鋼性；
5.添加機器防護罩，保證了操作者與環境衛生；
6.采用圓盤式刀庫
產品參數：
| 行程 | 單位 | 參數 |
| X軸 | mm | 4000-12000 |
| Y軸 | mm | 600 |
| Z軸 | mm | 600 |
| 主軸 | ||
| 主軸轉速 | rpm | 8000 |
| 主軸錐孔 | / | BT50 φ155mm(外徑) |
| 刀庫 | ||
| 刀庫形式 | / | 圓盤式 |
| 拉釘形式 | 45° | 45° |
| 刀庫容量 | pcs | 16 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28 |
| Z軸移動 | m/min | 28 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 11-15 |
| X驅動馬達 | kw | 3.1 |
| Y驅動馬達 | kw | 3.1 |
| Z驅動馬達 | kw | 3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精度 | ||
| X軸定位精度 | mm | 0.05 |
| Y/Z軸定位精度 | mm | 0.02 |
| 重復定位精度 | mm | ±0.01/300 |
| 機械規格 | ||
| 氣壓需求 | kg/cm² | 6 |
| 操作系統 | / | FANUC/SIEMENS |
| 高度 | mm | 3300 |
| 占地面積 | mm | （8700-15500）X3200 |
| 重量 | kg | 15000-23000 |
